產品型號、名稱

用途及適用范圍

★ 用于壓榨菠蘿、蘋果、梨等水果；

★ 用于壓榨桑椹、葡萄、桔子、橙等漿果；

★ 用于壓榨西紅柿、生姜、大蒜、芹菜等蔬菜。

設備結構及工作原理

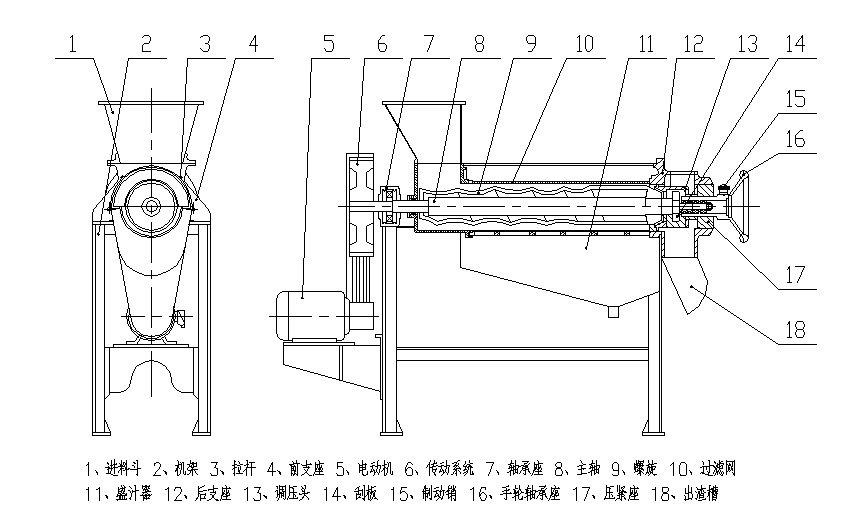

4.1 結構

★ 由前支座、進料斗、螺旋、過濾網、盛汁器、后支座、出渣槽等組成，螺旋主軸左端支撐于滾動軸承座內，右端支撐于手輪軸承座內，電機通過一對三角皮帶驅動螺旋進行工作。

2、工作原理

★ 本設備的主要構件是螺旋，螺旋沿著料渣出口方向底徑逐漸加大而螺距逐漸減小，當物料被螺旋推進時，因螺旋腔體積的縮小，形成對物料的擠壓而榨汁。

★ 螺旋主軸的轉動方向從進料斗向渣槽方向看去，為順時針?lè )较颉?

★ 原料加入進料斗中，在螺旋的推進下受壓，其壓榨的汁液通過過濾網流入底部的盛汁器，而渣則通過螺旋與調壓頭的錐形部分之間形成的環狀空隙排出，調壓頭沿軸向的移動可調整空隙的大小。用手順時針（從設備的出渣槽向進料斗端看）轉動手輪軸承座時，調壓頭向左，空隙即縮小，反之則空隙變大。改變孔隙的大小，即調整排渣的阻力，即可改變出汁率。但如果孔隙過小，在強力擠壓下，部分渣的顆粒會(huì )和汁一起通過過濾網被擠出，盡管出汁率增加，但汁的質量相對下降，因此孔隙的大小應視用戶的具體工藝要求而定。

操作及維護

1、操作

★ 當設備啟動時，應調整壓頭使環狀間隙，其后間隙逐漸縮小，達到工藝要求時，再用制動器固定手輪軸承座位置。

2、 維護

★ 在每班工作之后必須用水和刷子洗刷過濾網，如果有精濾纖維質較多之果汁時，須視生產情況，間增一次洗網，在壓榨完畢之后用熱水清洗全部機器。

原料處理量：0.5T/h

螺旋轉速：400rpm

過濾網孔徑：Φ0.5mm

電機功率：1.5Kw

螺旋直徑：Φ90

外形尺寸：770mm×280mm×920mm
